价 格
订货量
￥555.00
1 - 1
￥552.00
2 - 2
￥548.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥3
| 产品特性：隔离开关 | 是否进口：否 | 产地：西安市 |
| 品牌：陕西泰开开关 | 型号：GW5-40.5 | 3C额定电压范围：37V-直流1500V |
| 3C证书编号：365454412525 | 系列：户外 | 约定发热电流：60 |
| 极数：3p | 额定电流：630A | 安装方式：柱上 |
| 操作方式：手动，电动 | 操作手柄类型：不锈钢 | 操作机构位置：不限 |
| 附件说明：不限 | 熔断器规格：国标 | 订货号：不限 |
| 额定电压：不限V | 中性级位置：不限 | 使用类别：线路，电站 |
| 电流规格：不限 | 辅助触头：不限 | 峰值耐受电流：不限A |
| 额定绝缘电压：不限 | 额定频率：50HZ | 机械寿命：3万次 |
| 电气寿命：3万次 | 额定短路接通能力：不限 | 额定短路耐受电流：不限 |
| 产品认证：CQC | 物料编号：25456 | 货号：554562 |
| 最小包装数：1 | 是否跨境货源：否 |

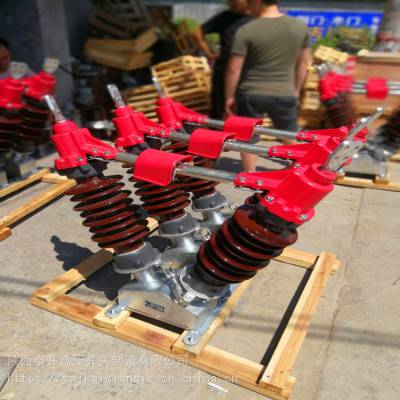

GW5-40.5/630A-1250A水平式35kv电站型高压隔离开关GW5-40.5型户外高压隔离开关是供40.5kV高压线路在无载流情况下进行切换以及对被检修的高压母线,断路器等电气设备与带电高压线路进行电器隔离的单相或三相户外高压电器。
GW5-40.5(D)型是增设有接地刀装置的户外高压隔离开关。
GW5-40.5(D)型隔离开关和附装的接地开关,各自配用独立的操动机构,为了确保隔离开关和接地开关二者之间操作顺序正确,本产品本体装有机械联锁装置。
该产品的执行***GB1985-2004《交流高压隔离开关》的有关规定。
二,型号及定义
三,使用环境
3.1,海拔高度：不超过2500m（高原型不超过3500m）；
3.2,环境温度：－40℃～＋85℃（高寒地区－60℃）；
3.3,风 速：不大于34m/s；
3.7,安装基础应水平；
3.8,隔离开关爬电距离：不小于GB/T5582规定Ⅳ级（或按用户要求）。
五,结构简介
5.1 隔离开关结构简介
单级隔离开关呈V型结构,由成50度夹角的两个支座,支柱绝缘子,接线座,触头,接地静触头,接地刀闸,接线端子等部分组成。不同电流规格产品的结构形式以及底座,轴承座,支柱绝缘子等部件都是相同的,只是主导电回路稍有差别。
5.1.1 传动箱
传动箱供配用机构传动轴90°转动时使用。
5.1.2 操动机构
本产品配用的机构有CS17,CS17-G2人力操动机构或CJ6电动操动机构, CS17型人力操动机构其操动手柄转动角度为90°,机构上设有连锁板,以防止隔离开关的误动作。CS17-G2型人力操动机构是一种多用途组合式人力机构,它采用竖直90°操作并带辅助开关。CJ6电动操动机构为电动机通过减速装置驱动的电动操动机构。由电动机,传动齿轮,涡轮,涡杆,转轴,辅助开关及电动机控制附件等组成
